630吨全自动锚杆托盘生产线

全自动锚杆托盘生产线是一款集剪切、冲压、冲孔于一体的锚杆托盘生产机器，型号为YQ32-630T，采用液压机作为核心动力，整条生产线是由630吨三梁四柱液压机、6米自动上料送料机、锚杆托盘模具、码垛机等组成的。整套生产线的占地面积为左右5米前后10米，山东沃达重工会提供生产线布局图，根据布局图摆放设备位置。

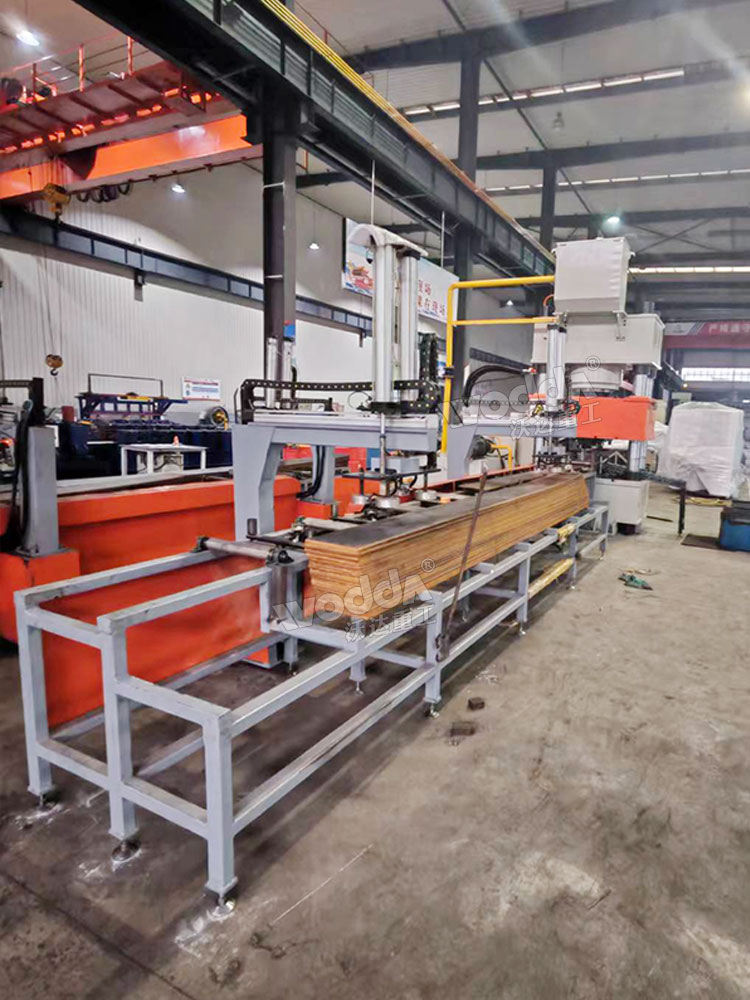

全自动锚杆托盘生产线现场

630吨三梁四柱液压机是冲压矿用支护托盘/垫板中常用机器设备，也称为630吨锚杆托盘液压机、630吨锚杆托盘冲压机，可用于生产300×300×20mm、300x300x16mm等型号及以内的锚杆托盘冲压成型，还可生产常规的碟形托盘外，还可生产U型、W型等形状托盘，适合强度600MPa以下、外形尺寸400x400x20mm以下各种材质托盘。加工精度误差±2mm。设备自动送、取料装置采用PLC自动控制，气缸驱动送、取料，将操作工肢体与运动的危险部位彻底隔离，既保证了操作安全，又提高了生产效率。

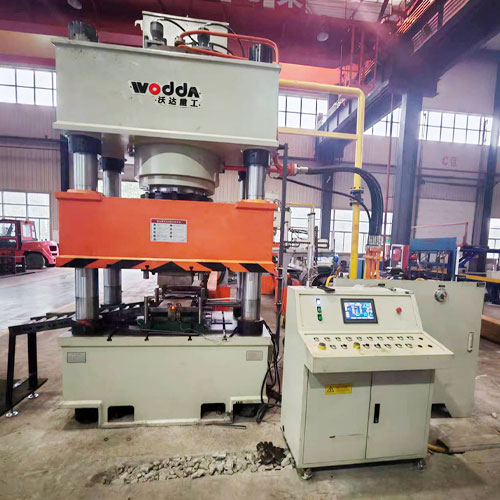

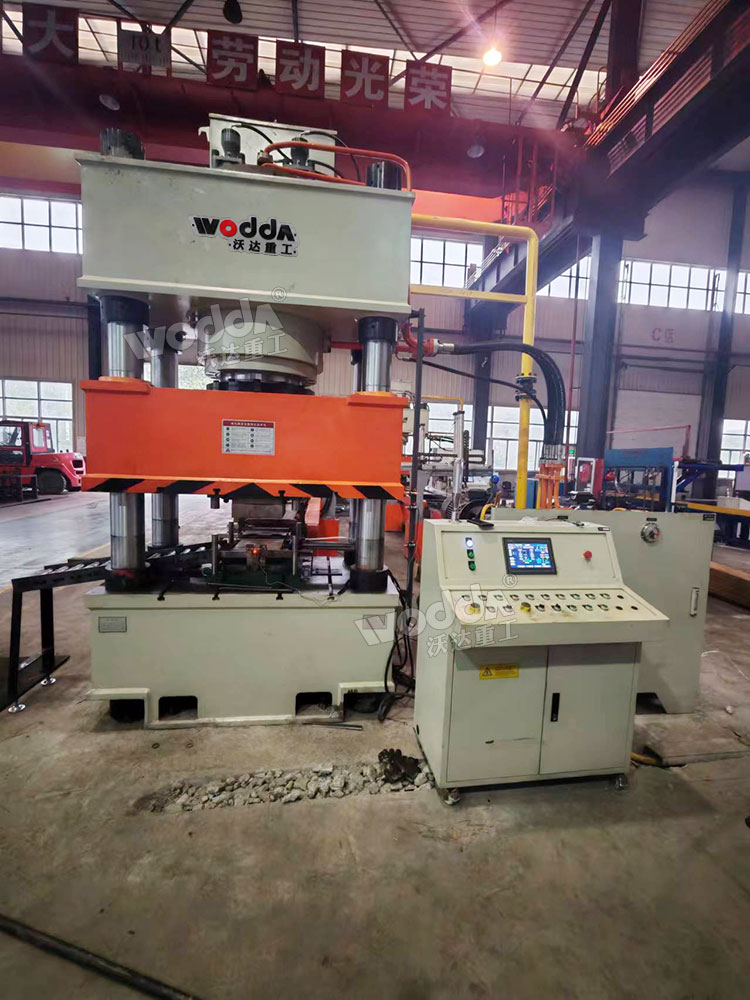

锚杆托盘液压机（630吨三梁四柱液压机）

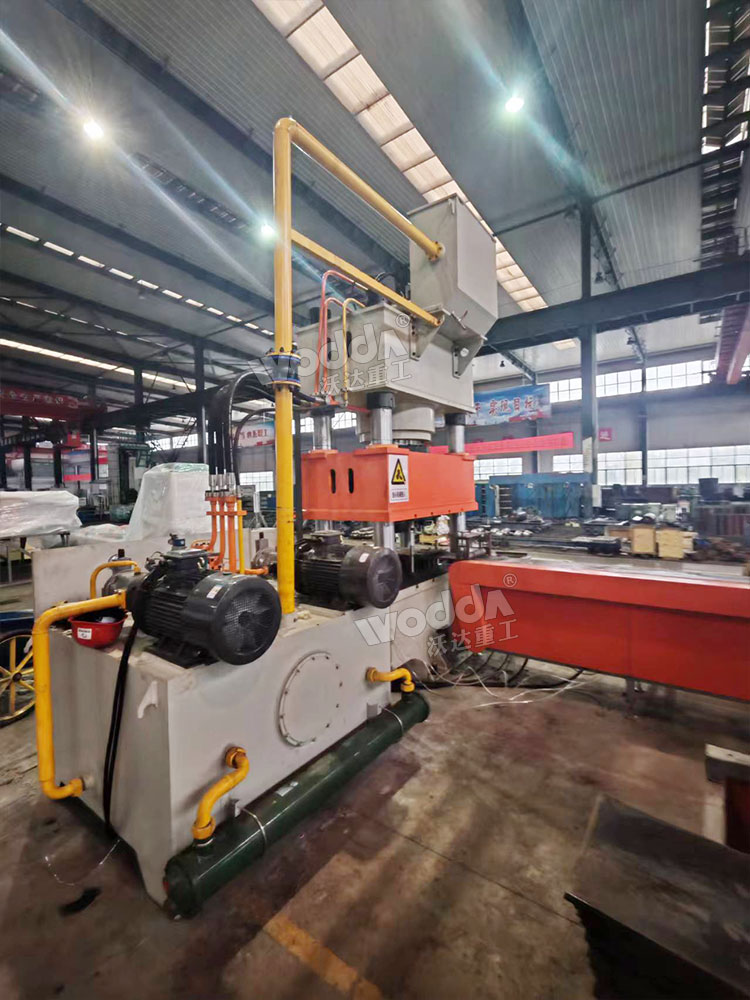

630吨锚杆托盘生产线安装完成

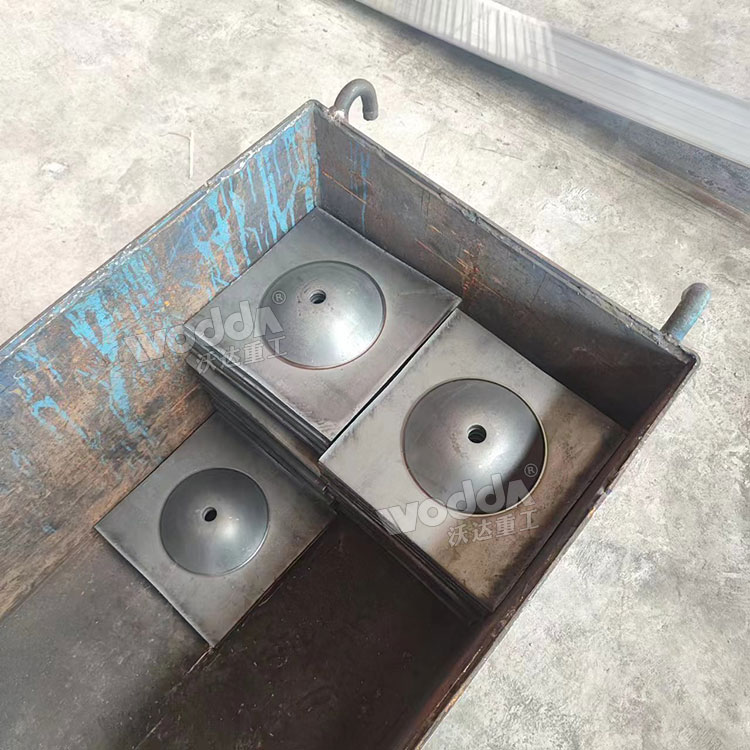

锚杆托盘

全自动锚索托盘生产线介绍：

1、全自动锚索托盘生产线采用PLC可编程控制器及触摸屏控制，伺服驱动导向送料、送料长短可调，减少人员操作。PLC自动化控制，人机交互界面，可手动和自动控制生产线各部件的动作协调。

生产线具体组成如下：

(1) 6米数控送料机1台

(2) 锚杆托盘液压机（630吨三梁四柱液压机）1台

公称力：6300KN（即为630吨）

额定压力：25Mpa

液体最大工作压力：31.5Mpa

最大开口高度：600mm

油缸行程：400mm

快下速度：250mm/s

工作速度：10-20mm/s

回程速度：185mm/s

工作台尺寸：1200*1000mm

电机功率：22KW*2

（3）锚杆托盘模具

每个规格对应一套模具，含冲头刀具，常见的锚杆托盘规格有 120*120*6mm、120*120*8mm、120*120*10mm、140*140*10mm、140*140*8mm、150*150*10mm、150*150*8mm、200*200*10mm、200*200*12mm、300*300*16mm、300*300*20mm、350*350*20mm等。

2、要求产品一次剪切、压制成型（冲眼、切边）。

3、压制完成的托盘经自动推料装置推出，完成下一个动作工艺。

全自动锚杆托盘生产线工作过程：

1、送料：

由自动送料机将钢板抓取传送到矿用锚杆托盘液压机工作台面的模具上，等待拉伸冲孔；

2、拉伸冲孔冲裁：

630吨锚杆托盘液压机利用模具将钢板一次拉伸冲裁冲剪工艺，得到锚杆托盘成品；锚杆托盘液压机的具体的工作流程：滑块快速下行—慢速加压—保压延时—滑块快速返回—原位停止等，完成锚杆托盘的一个冲压生产工艺流程。

3、出料：

成品锚杆托盘由辅助设备推料机推送到传送带；

4、如果需要，也可配码垛机，可直接将压制好的锚杆托盘输送到码垛机进行码垛。

使用条件：

工作环境温度：0~40℃

动力电源：三相四线制380V

电压波动范围：380V±10％

液压系统使用介质：46#抗磨液压油
