200吨锚杆托盘自动化生产线

200吨锚杆托盘自动化生产线可自动完成锚杆托盘的原材料自动进料、准确定尺、截断、打孔成型、打捆、自动码放的全部生产工序，真正实现了冲压锚杆托盘生产的自动化，是锚杆托盘生产制造企业必选设备。本生产线是由200吨锚杆托盘液压机、锚杆托盘模具、送料机构、码垛机、扎捆机等组成，其中200吨锚杆托盘液压机是生产锚杆托盘的关键设备，机器自动化程度高，生产效率高，安全可靠，使用范围广。

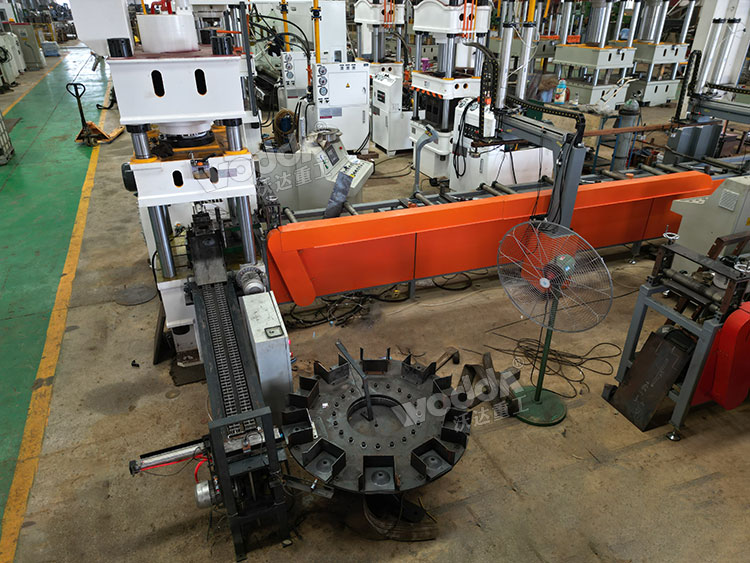

200吨锚杆托盘自动化生产线车间调试

200吨锚杆托盘液压机可冲压150x150x10mm厚以下的小型锚杆托盘，本机是一款三梁四柱式结构液压机，也称200吨三梁四柱液压机，根据工件工艺及企业预算，也可设计成框架式、气动冲床等结构，三梁四柱式结构相比其他机型，是较为经济实用、使用率较高的机型。

200吨三梁四柱液压机结构紧凑，动作灵敏可靠，速度快，能耗小，噪音低，工作压力和工作行程可在规定的范围内任意调节，操作简单。机身采用焊接成型，坚实耐用，机身焊接后通过振动处理，确保焊接机身不变形。可根据锚杆托盘的规格尺寸搭配送料机、模具，组成锚杆自动化托盘生产线。

200吨锚杆托盘自动化生产线现场：

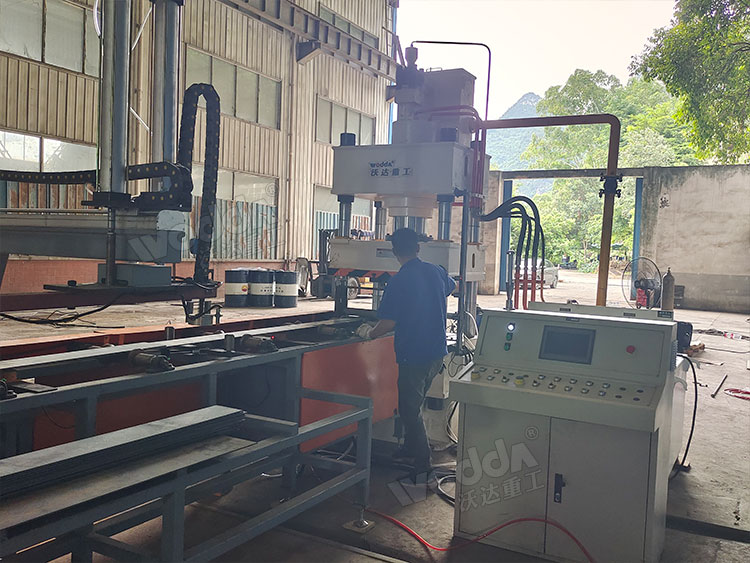

200吨锚杆托盘自动化生产线现场

200吨锚杆托盘液压机

山东沃达重工生产的200吨锚杆托盘液压机优势：

高效快速：采用液压系统驱动，具有较高的工作效率和快速操作的特点。它可以迅速固定锚杆托盘，提高施工效率，缩短工期。

精度高：液压机可精确控制液压系统的参数，实现对锚杆托盘的固定力度和位置的精确控制。能够保证锚杆的稳定性和准确性，提高工程质量。

安全可靠：锚杆托盘液压机在设计上考虑了安全因素，配备了紧急停机装置、过载保护等安全措施。确保操作人员和设备的安全，并防止不安全操作造成的事故发生。

操作简便：锚杆托盘液压机的操作相对简单，只需操作人员通过控制按钮或触摸屏设置参数和控制液压系统，即可实现锚杆托盘的固定。减少了操作的复杂性和技术要求。

适应性强：可以根据不同尺寸和类型的锚杆托盘进行调整和配置，适应各种工程要求。具备较高的灵活性和适应性，满足不同用户的需求。

维护成本低：机器结构简单，维修和更换零部件相对容易。由于液压系统工作稳定可靠，维护成本较低，减少了维护周期和维修成本。

200吨锚杆托盘自动化生产线的工作过程：

1、送料：由自动送料机将钢板抓取传送到锚杆托盘液压机工作台面的模具上，等待拉伸冲孔；

2、拉伸冲孔冲裁：锚杆托盘液压机（200吨三梁四柱液压机）利用模具将钢板一次拉伸冲裁冲剪工艺，得到锚杆托盘成品，具体的工作流程：滑块快速下行—慢速加压—保压延时—滑块快速返回—原位停止等，完成锚杆托盘的一个冲压生产工艺流程。

3、出料：成品锚杆托盘由辅助设备推料机推送到传送带；

4、配有配码垛机，可直接将压制好的锚杆托盘输送到码垛机进行码垛。

锚杆托盘具体型号有很多，主要根据施工要求搭配着不同功能的锚杆托盘，常用有100*100*8mm、150*150*8mm、100*100*12mm、120*120*12mm、150*150*12mm、170*170*12mm、150*150*10mm、170*170*10mm、200*200*16mm、250*250*16mm、200*200*12mm、200*200*14mm、200*200*16mm、300*300*14mm、300*300*16mm、300*300*18mm、400*400*16mm、400*400*18mm、400*400*20mm等。除此以外，锚索托盘的样式也有很多种，常用有圆形托盘、方形托盘、W型托盘、瓦楞型托盘、u型托盘、喇叭口托盘、八爪式托盘等。在生产这些锚索托盘的机器设备中，锚索托盘液压机、锚索托盘模具是必不可少的机器设备。不同型号的锚索托盘选用不同吨位、结构的锚杆托盘液压机，常用有200吨、315吨、400吨、500吨、630吨、800、1000吨等，有四柱式、框架式、开式C型等。相关液压机介绍可查看锚杆托盘液压机专题。也可咨询山东沃达重工销售史经理18963222388（微信同号）
