500吨铝蜂窝复合板热压机

铝蜂窝复合板是一种夹层结构的新型复合材料，是航空、航天材料在建筑领域的应用，采用热压成型技术，其由上下两层铝板（优质的3003H24合金铝板或5052AH14高锰合金铝板）通过胶黏剂或胶膜与铝蜂窝芯复合而成

铝蜂窝板

500吨铝蜂窝板液压机也称铝蜂窝复合板热压机，是山东沃达重工定做的一款500吨液压机，工作台面3600x1600mm，设置成横置三缸结构，工作台面大，受力均匀。通过三维建模和计算机有限元分析设计，采用油加热方式，在比例阀和同步阀的配合下，各油缸同步精度高，压力均匀，从而保证了复合铝蜂窝板的成型精度。

500吨铝蜂窝复合板热压机主机按需定制的三缸立柱结构形式，三梁采用优质钢板经二氧化碳保护焊焊接后再经回火处理消除内应力，使结构更稳定、不易变形，使用寿命长；立柱选用优质圆钢经车床抛光后再进行淬火、镀铬、外圆精磨处理，表面硬度和光洁度都提高；油缸采用锻打件，油缸法兰经过数控车床精密加工，配合优质密封圈，使油缸不易漏油。

500吨铝蜂窝复合板热压机车间实物展示：

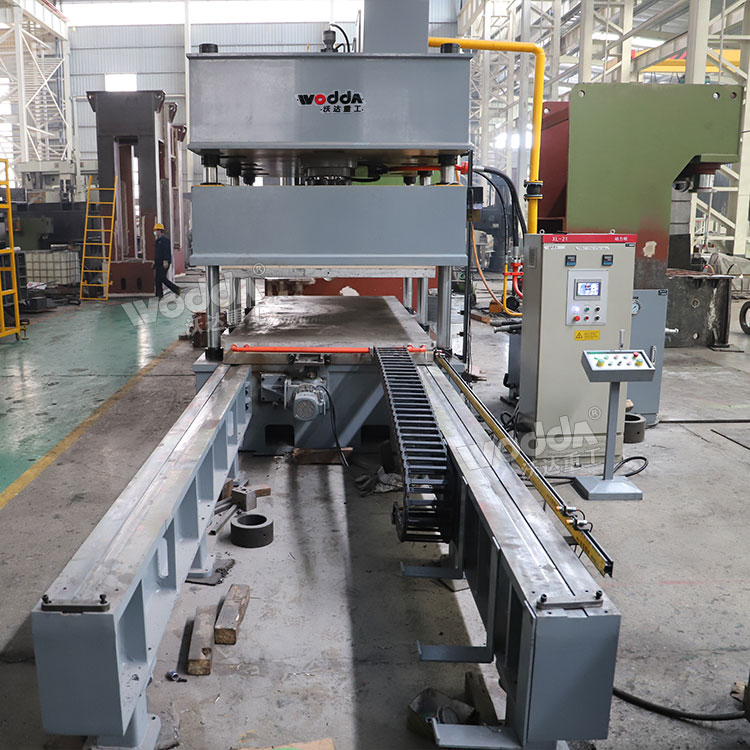

500吨铝蜂窝复合板热压机

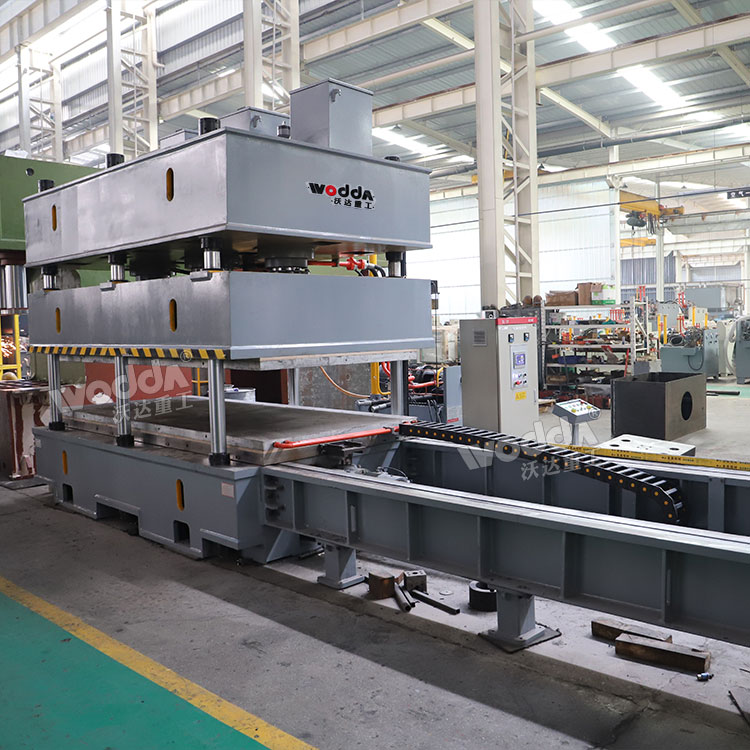

铝蜂窝热压机车间试机

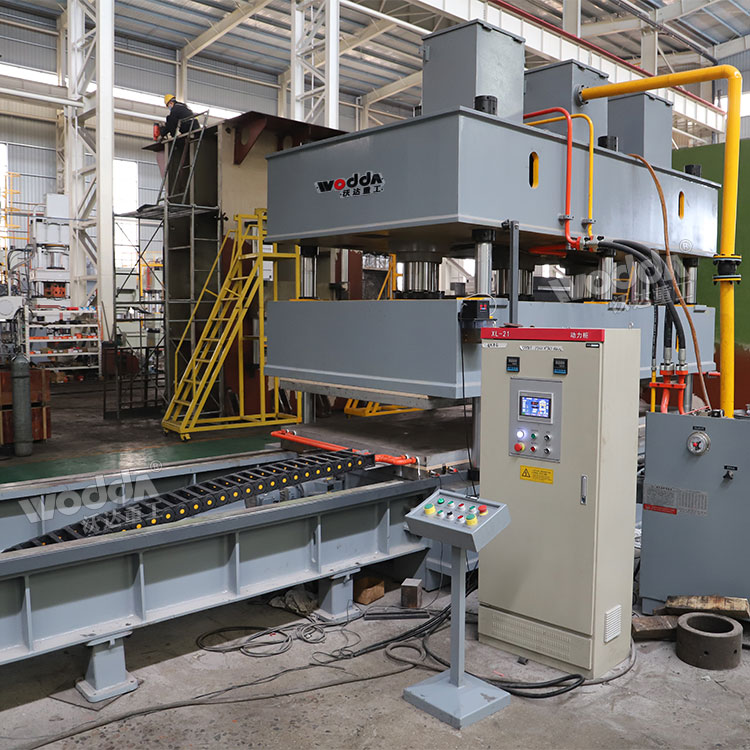

500吨铝蜂窝板液压机

500吨铝蜂窝复合板热压机主要部件：

500吨铝蜂窝复合板热压机主要由主机、液压控制系统、电气控制系统、润滑系统和安全防护系统等组成。

1、主机部分：

1.1-机身

500吨铝蜂窝复合板热压机机身采用三缸六柱式结构，设备主要结构件外观平整，无明显的凹凸现象，焊缝打磨平整，无焊渣和留疤现象。整机结构设计全部采用计算机优化设计，使其具有良好的强度和刚度，同时兼顾外形美观。

●上梁、滑块：焊接件，钢板焊接而成，焊后回火处理。

●立柱：材料为45＃钢调质，立柱采用螺母紧固，以便于机身预紧。立柱经调质处理，导向部分表面镀硬铬0.05mm，提高表面精度、耐磨性及较强的抗偏载能力。锁母材料为45#锻钢，每根立柱需用4件，螺纹与立柱相配。导套：导套安装在滑块立柱孔中，为对开式以便于维护，导套内加工有润滑槽，并安装有防尘圈。立柱导套采用复合材料。

●底座：焊接件，钢板焊接而成，焊接后经回火处理，消除内应力，工作台上平面加工有T型槽，用以固定模具。

1.2-主油缸

活塞杆采用45#优质碳素钢锻件，其表面经中频淬火处理，硬度在HRC48～55之间,表面镀铬处理（0.01mm），使用寿命长。油缸采用45＃优质锻钢锻造，液压缸具有足够的强度和刚度。主油缸采用优质密封元件，确保密封性能可靠,使用寿命长。

2、液压系统及控制范围

液压系统主要由泵、阀块、充液阀、冷却过滤系统、管路等组成，借助于电气控制系统完成对液压机各种动作的控制。

2.1-液压系统采用电机、泵，实现对主机的控制，提高500吨液压机动作的稳定性、可靠性和节能性。

2.2-液压系统采用插装阀集成系统。

2.3-液压系统的充液回路选用常闭式充液阀，滑块快下是靠充液阀吸油，快速下降速度由油缸下腔油路中的插阀控制调节。

2.4-油箱

500吨铝蜂窝复合板热压机充液箱为上置式，标准位于机器后上方，液压泵站位于机器右侧，控制系统位于右前方，如因现场操作需要，在协议签定时可按照客户现场要求定制位置。油泵电机组和液压控制阀块在油箱上平面有序排列。油箱为钢板焊接结构，油箱侧面开有窗口以便清洗油箱，其上还安装有油位油温计、空气滤清器等，油箱安装时进行酸洗、钝化和防锈处理，并进行防漏检验。

2.5-管路

液压管路系统密封可靠，高压管路连接采用高压法兰和优质密封元件，可有效地防止渗漏。管路布置整齐，管路安装时进行酸洗钝化处理。

3、冷却系统

冷却系统标配水冷却器。

4、电气控制系统

4.1-电气柜采用钢板制作，有良好的密封性能。

4.2-电源采用三相五线制，AC380V，50HZ。

5、安全装置

5.1-500吨液压机设置静止和急停按钮，发生异常时按“静止”按钮，500吨液压机工作全部停止，按“急停”按钮，包括电机均停止运行。

铝蜂窝复合板热压机-500吨液压机技术参数：

设备型号：YQ32-500T

公称压力：5000KN

系统压力：25Mpa

滑块行程：500mm

开口高度：500mm

台面尺寸：3600*1600mm

移动台移动距离：3600mm

电机功率：22KW

注：以上参数仅供参考，机器实际参数请以山东沃达重工史经理18963222388（微信同号）技术方案为准。
