630吨U型树脂排水沟成型液压机

U型排水沟也称排水U型槽、线性排水沟等，其制造材质有树脂排水沟、PE排水沟、水泥排水沟、不锈钢排水沟等。树脂排水沟是目前市场上较为使用广泛的一款，其生产关键设备是U型树脂排水沟成型液压机，选用模压成型工艺，常用315吨、400吨、500吨、630吨、800吨、1000吨、1250吨等液压机，有四柱式、框架式两种结构选择。从投资成本上看，更多的客户选择四柱式液压机作为生产制造玻璃钢U排水沟渠的理想加工设备。

本机是一台630吨三梁四柱液压机，工作台面1500x1200mm，行程1400mm，采用三梁四柱式结构，四柱导向保证合模精准。配有PLC数控系统，工作噪音低，运行平稳，控制精准，满足压制工艺的各项要求。U排水沟生产设备除了需要U型树脂排水沟成型液压机外，还需要由模具、加热设备(模温机、电加热、油加热)、捏合机等组成。其中液压机是主要生产设备，其组成包括主机、液压站和电控柜三部分。电气系统采用PLC控制，电器容量大，可实现定压、定程两种成型工艺，具备保压延时功能，延时时间可调。工作压力、行程可在规定范围内按工艺要求调节，操作简便。

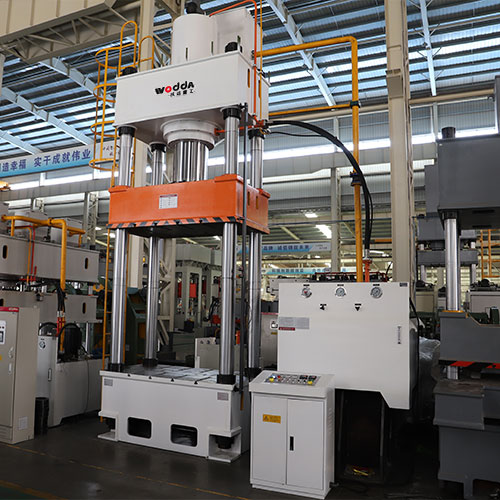

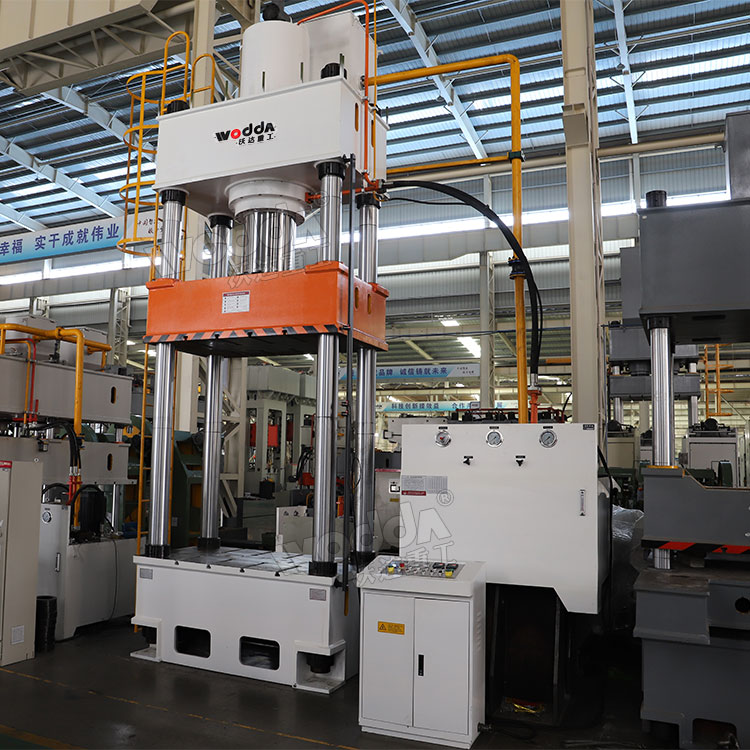

630吨三梁四柱液压机车间实物

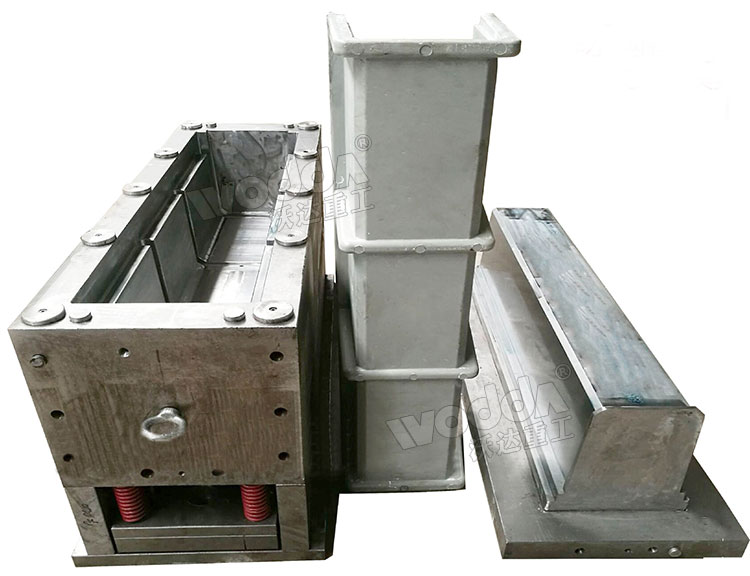

U型树脂排水沟模具

U型树脂排水沟成型液压机主机部分由钢板焊接而成，经退火处理，强度高不易变形，液压油路部分采用二通插装阀集成化泵站系统，电控柜包含操控面板。需要特殊指出的是，U型复合树脂排水沟生产设备(模压液压机)因为采用电加热模具，在电控柜上特意配备了温控装置，可以数显模具温度并手动分别设置上下模加热温度。另外，根据U型复合树脂排水沟热压工艺需要，本机具备停机保压功能，可以手动设置保压延时时间。

U型树脂排水沟成型液压机（630吨三梁四柱液压机）车间机客户现场展示：

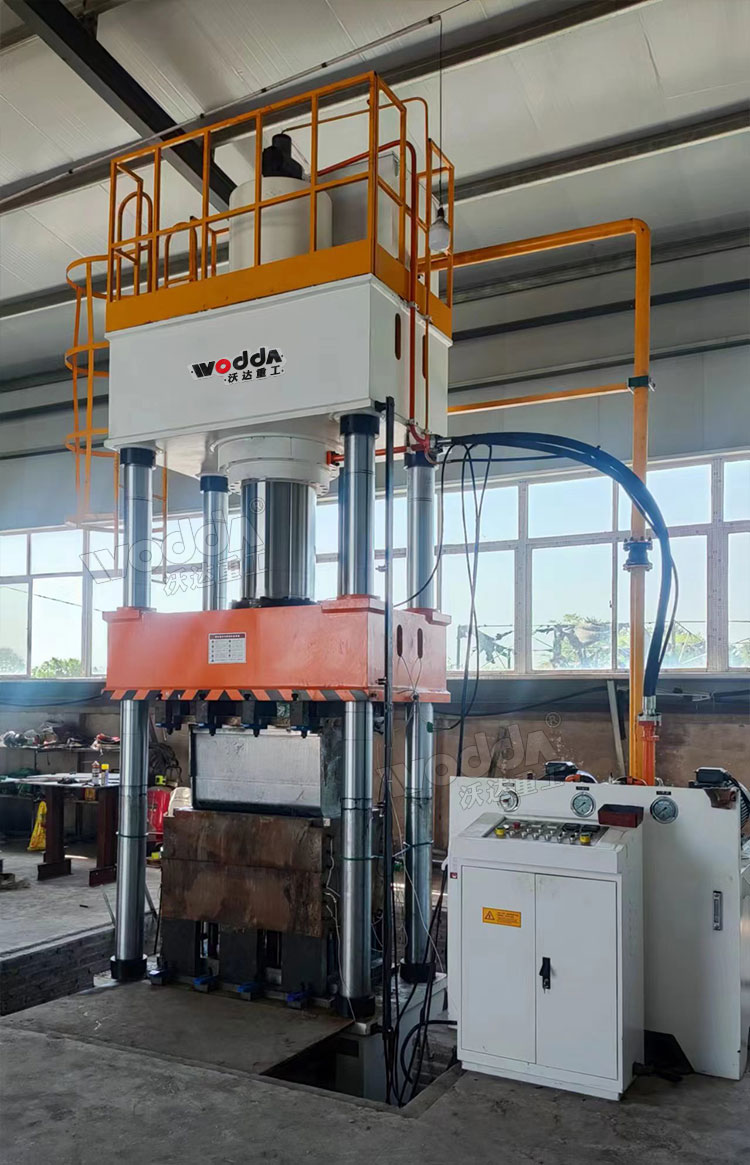

630吨U型树脂排水沟成型液压机

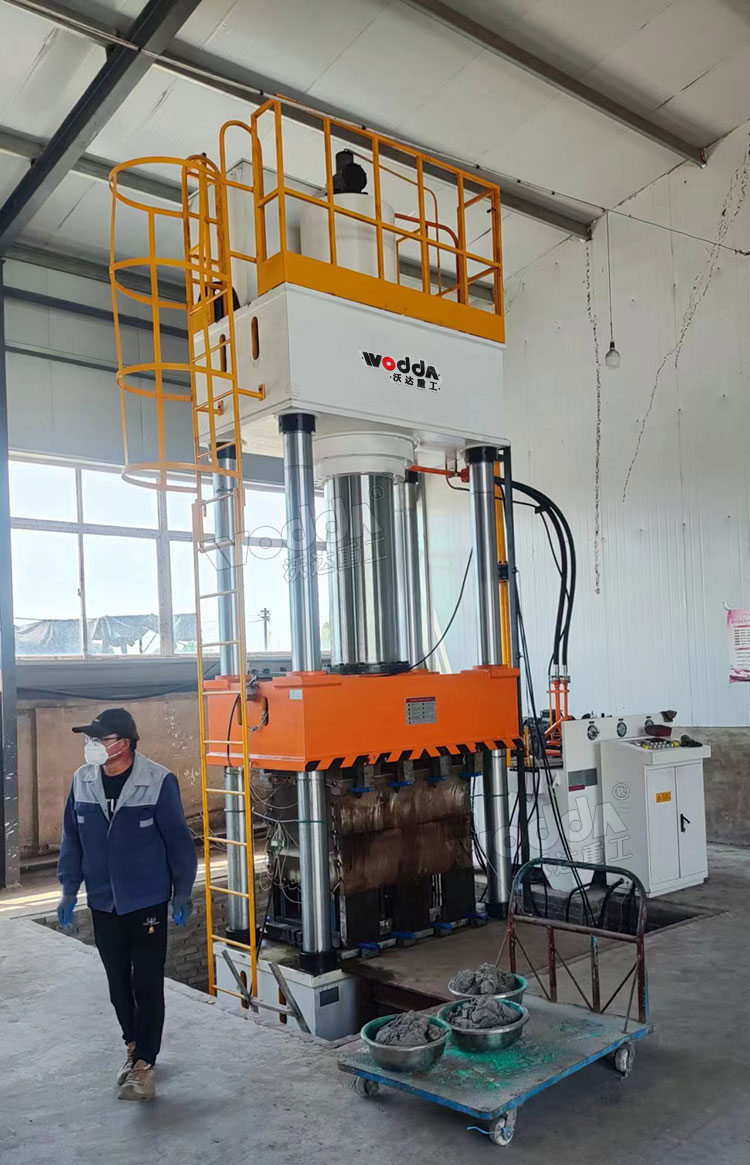

U型树脂排水沟成型液压机试机

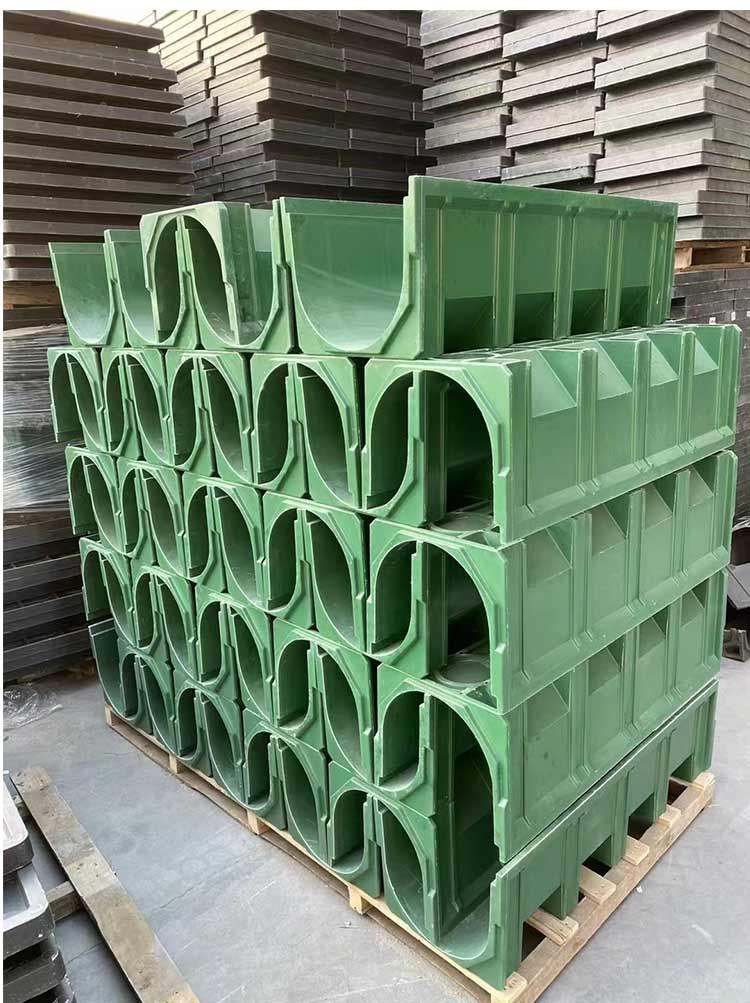

U型树脂排水沟

U型复合树脂排水沟生产设备(模压液压机)的性能优势：

1、三梁四柱式结构，四柱导向，合模精准。

2、采用优化设计，结构合理，横梁加高式设计，稳定性更强；

3、U型复合树脂排水沟生产设备(模压液压机)可以快速合模，可以分多段速度慢速加压成型，合理预留排气和抽真空时间；

4、具备高压慢开模功能，适用于高度较高的产品模压；

5、阀体设有抽芯保压等功能，变频器可实现模压工艺的快下慢下慢回快回的功能；

6、泵站采用数控PLC电气系统，设有独立移动按钮站，操作方便。

9、采用按钮集中控制，具有独立的电控和液压系统，可实现启动和半自动操作。

10、液压系统采用二通插装阀，动作可靠，简单紧凑，泄漏少。配备多级过滤系统，确保系统无故障运行。

11、双手启动、紧急停止、紧急回程、短路漏电保护、自动程序互锁安全保护电路。

630吨三梁四柱液压机模压U型复合树脂排水沟工艺：

1、将树脂原材料计量装填入所需型号的模具中

2、启动U型复合树脂排水沟模压液压机进行产品的压制

3、合模：闭合模具同时加热加压，使材料熔化并且充满型腔。

4、脱模：待塑件硬化成型后，将成型的U型复合树脂排水沟脱出。

5、产品取出，清理毛边，使其四周光滑，平稳放置，放置变形。
