200吨校直机
        山东沃达重工机床有限公司,知名液压机生产厂家
ISO9001质量管理体系和CE认证企业,拥有多项国家专利

单臂校直机的主要特点:
1、机身采用C型单臂式结构,经电脑有限元分析,稳重大方;
2、机身采用全钢板二氧化碳气体保护焊焊接,再经回火处理,确保机身不易变形;
3、液压系统集成于机身内部,占地小,美观,增加了机身稳定性;
4、进给装置采用伺服电机和滚珠丝杠,确保了校正校直的精度和效率;
5、可采用手动和半自动两种控制方式。
服务热线:13376327985
产品详情

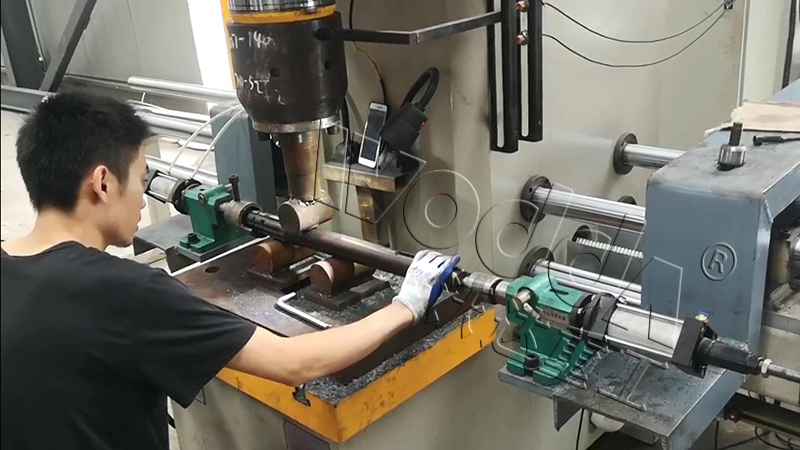

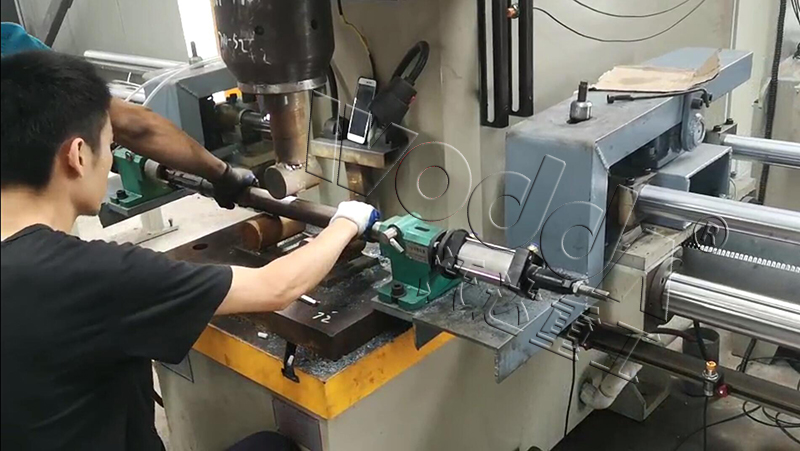

        校直机是针对轴杆类产品在热处理后发生弯曲变形设计的检测校直装置,目前的自动校直机是一种集机械、电气、液压、气动、计算机测探分析为一体的高科技产品,具有优良技术性能,集中体现在测量精度高,生产节拍快,工件适应能力强等优点,对轴杆类工件的纯圆截面、D型截面以及齿轮或花键的分度圆等部位的径向跳动可实现准确测量。

        自动校直机的出现改善了这种状况,自动校直机能够实现自动上下料、自动装夹、自动旋转测量、自动校直、并可自动检测裂纹,并且在校直精度、校直节拍、校直种类上较手动压力机相比有很大提高,同时能够节省大量的人工成本、减轻工人的劳动强度。但是,在设备成本上自动校直机是手动校直机的2~10倍,这也是手动校直机至今仍沿存的原因之一。可以说校直工艺是一种古老的方式,而自动校直机是依赖汽车工业的发展而发展起来的一种新产品 。

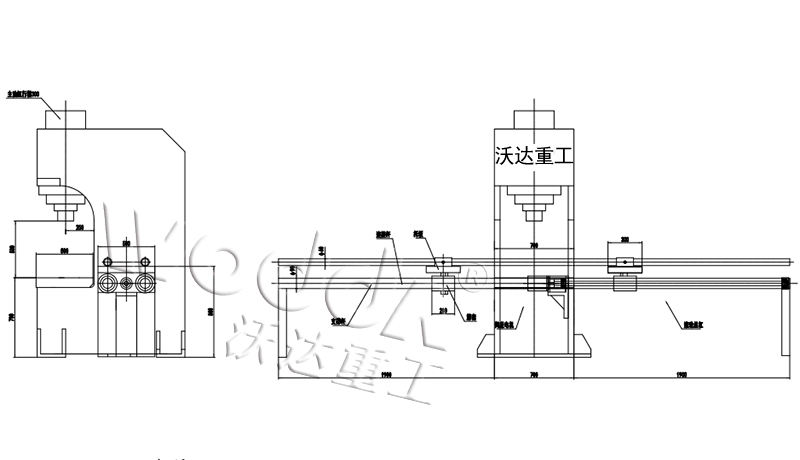

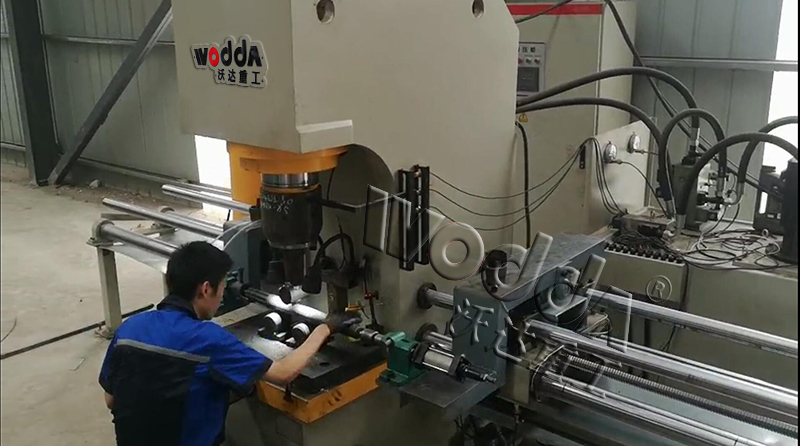

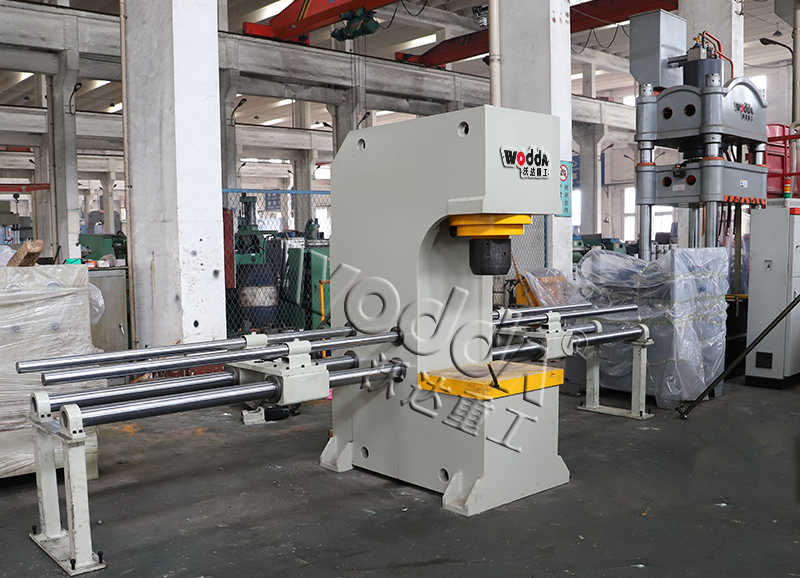

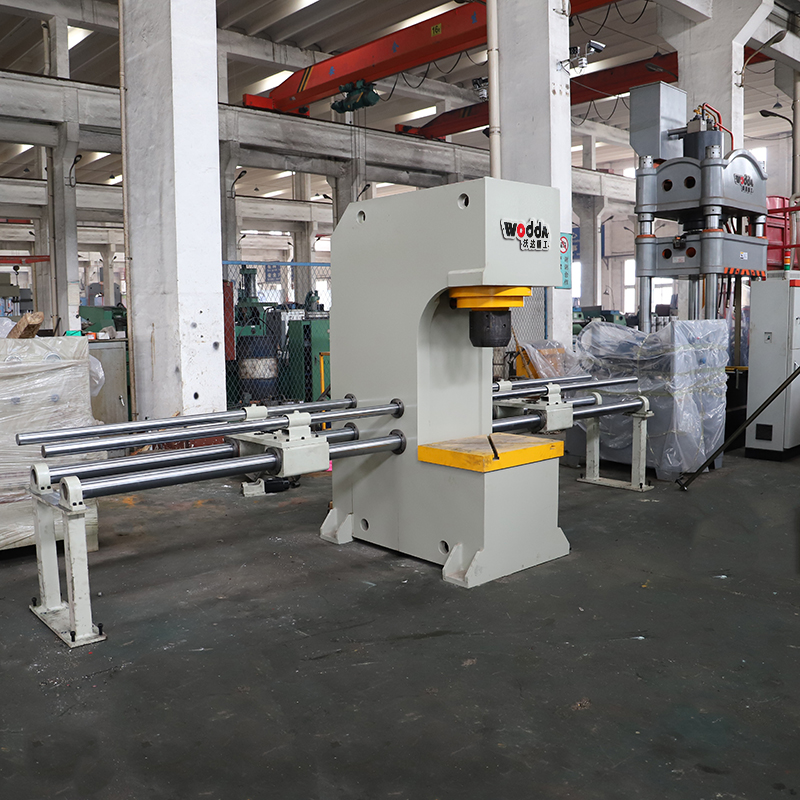

        山东沃达重工机床有限公司研发生产的200吨自动校直机,采用C型单臂式结构,经过电脑有限元分析设计,机身稳定强度高,在轴类或者圆管类工件的校直过程中,采用伺服电机和滚珠丝杠装置提供进给,速度和精度都得以保证。山东沃达重工研发、生产的校直机有单臂式校直机和四柱式校直机两种结构,从工作压力上来讲,主要有10T校直机、20T校直机、25T/30T/40T/50T/63T和80T校直机、100T/120T/150T/160T/180T/200T校直液压机,欢迎广大客户朋友前来考察、交流!

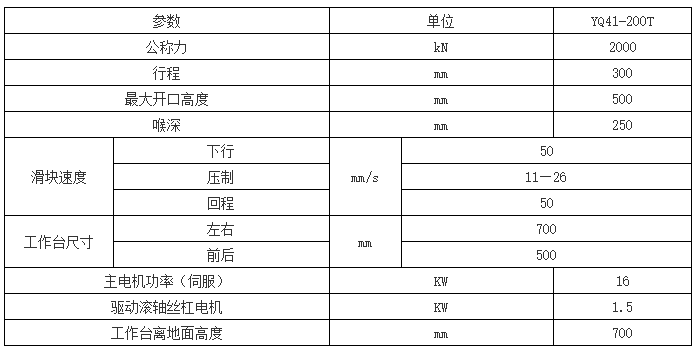

200吨自动校直机技术参数
序号 参数 单位 YQ41-200T
1 公称力 kN 2000
2 行程 mm 300
3 最大开口高度 mm 500
4 喉深 mm 250
5 滑块速度 下行 mm/s 50
    压制   11-26
    回程   50
6 工作台尺寸 左右 mm 700
    前后   500
7          电机功率(伺服) KW 16
8 驱动滚轴丝杠电机 KW 1.5
9 工作台离地面高度 mm 700
